Cet outil fournit un moyen simple et précis de vérifier et d'ajuster la hauteur horizontale des leviers de frein.

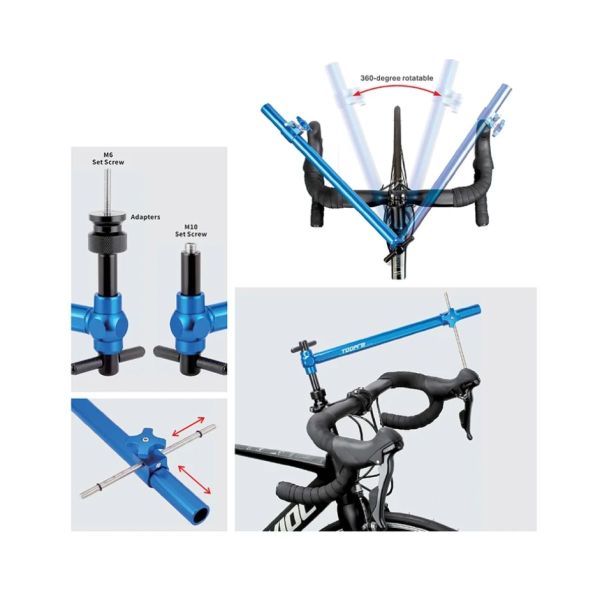

Se visse sur le jeu de direction : Vis M6 et M10

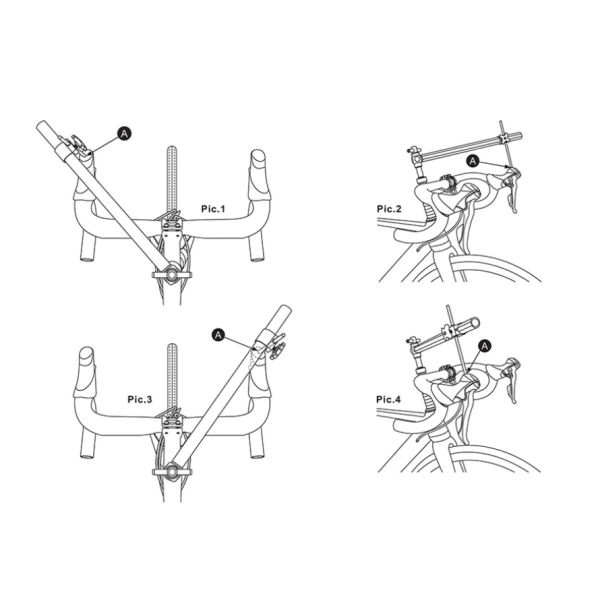

Instructions :
1.Enlever le capuchon et vis du jeu de direction
2.Vissez l'adaptateur dans l'écrou étoile
3.Visser le tube sur l'adaptateur
4.Faites tourner la tige de correction circulaire jusqu'au sommet de la position du levier de frein de changement de vitesse, desserrez le bouton, déplacez le support coulissant et la tige de mesure de sorte que le haut de la tige de mesure touche le haut de la position du levier de frein de changement de vitesse, fixez le joint torique et serrez le bouton
5.Faites tourner la tige de correction circulaire de l'autre côté de la position du levier de frein de changement de vitesse, si le haut de la tige de mesure est plus haut ou plus bas que la position du levier de frein de changement de vitesse, ajustez la hauteur du levier de frein de changement de vitesse jusqu'à ce que le haut de la tige de mesure touche juste la position du levier de frein de changement de vitesse.

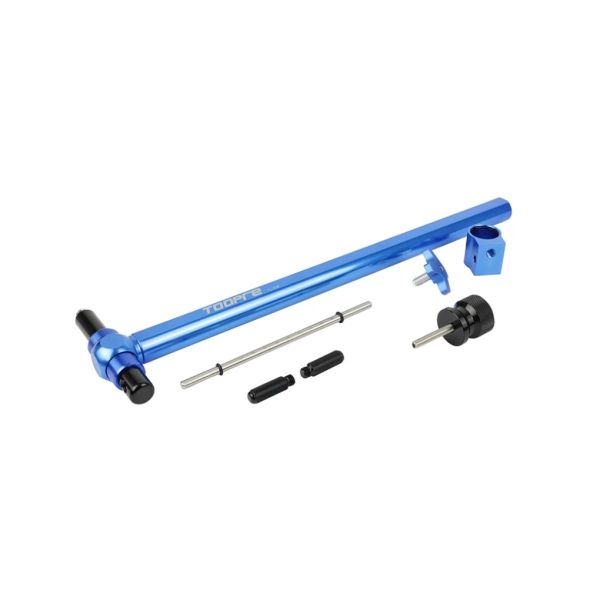

Inclus:
1 x poignée
2 x fixations pour JDD
1 x vis M10
1 x bras d'alignement
2 x adaptateur pour JDD
1 x vis M6
1 x support coulissant
1 x molette et tige filetée
1 x joint
1 x jauge
